وینچ برقی اینلت
وینچ برقی اینلت شرکت پایش الکترونیک در دو مدل 250w و 350w تولید می شود. این وینچ از یک موتور dc به همراه گیربکس حلزونی تیپ 30، منبع تغذیه سوییچینگ 24 ولت 15 آمپر، برد الکترونیکی و سیستم فیدبک موقعیت تشکیل شده است. امکان اضافه کردن باتری جهت استفاده از وینچ در زمان قطع برق نیز در این سیستم در نظر گرفته شده است. کنترل دقیق میزان باز بودن پنجره ها بدون نیاز به میکروسوییچ و با استفاده از فیدبک الکترونیکی، عدم نیاز به تجهیزات تابلو برق و امکان اتصال باتری از مزایای این وینچ نسبت به موتور گیربکسهای سه فاز می باشد. علاوه بر این، مدار الکترونیکی کنترل کننده وینچ دارای یک ورودی 0-5v جهت کنترل توسط سیستمهای اتوماسیون می باشد.
گشتاور خروجی

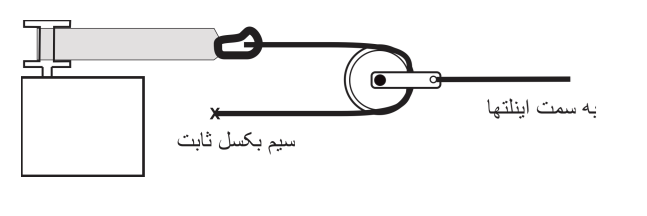

وینچ برقی 250w دارای گشتاور 250 kg.cm (25N.m) در سرعت 14 RPM می باشد. در مواردی که این میزان نیرو جهت باز کردن دریچه های اینلت کافی نیست، می توان از مدل 350W با گشتاور 450 kg.cm استفاده کرد. راه دیگر استفاده از قرقره متحرک جهت افزایش نیروی خروجی می باشد. شکل زیر نحوه اتصال قرقره متحرک را نشان می دهد.

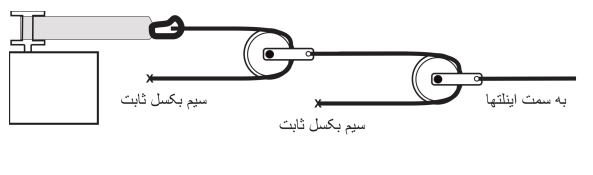

استفاده از دو قرقره متحرک به صورت متوالی نیز به علت سرعت قابل توجه وینچ برقی ( 14 RPM) امکان پذیر است:
دقت شود در حالت استفاده از یک قرقره متحرک می بایست حداقل برابر با کورس باز شدن پنجره ها، ما بین وینچ و پنجره ها فضا در نظر گرفته شود. در حالت استفاده از 2 قرقره متحرک فضای مورد نیاز سه برابر کورس باز شدن پنجره هاست.

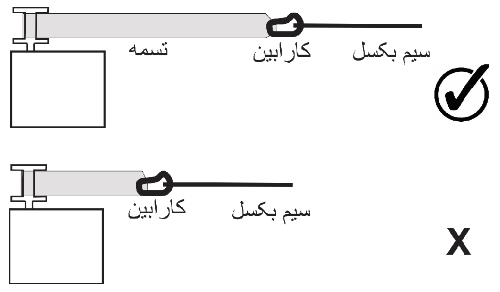

توجه کنید که بنا بر تعریف گشتاور هر چه قطر شفت خروجی افزایش یابد، نیروی تولید شده توسط موتور کاهش می یابد. بنابراین جهت دستیابی به بیشترین توان خروجی می بایست از پیچیده شدن بیش از حد تسمه بر روی شفت خروجی جلوگیری شود. برای این منظور می بایست موقعیت موتور و تسمه به گونه ای تنظیم شود که در لحظه شروع به جمع شدن سیم بکسل، تسمه در بازترین حالت ممکن باشد.
باتري خارجي

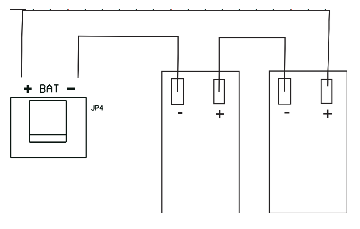

باتری خارجی می بایست به کانکتور BAT بر روی برد اصلی متصل گردد . از 2 عدد باتری SLA 12V/3A به صورت سری می بایست استفاده شود.با توجه به مصرف جریان 15A،سیم مورد استفاده می بایست حداقل دارای نمره 3.5 و کمترین میزان طول ممکن را داشته باشد.در صورت نیاز به افزایش طول سیم، از قطربیشتر استفاده نمایید.به جهت اتصال باتری برروی برد اصلی توجه نمایید.
ورودی 0-5v

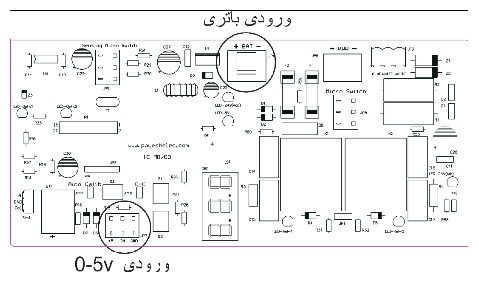

شکل زیر نمایی از برد داخلی دستگاه را نشان می دهد. در این تصویر موقعیت کانکتورهای باتری و ورودی اتوماسیون نشان داده شده است.
برروی برد اصلی یک کانکتور3 پین (jp7) جهت اتصال به سیستم اتوماسیون در نظر گرفته شده است.

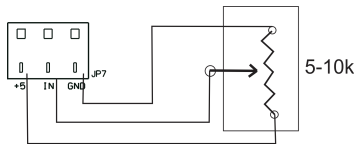

علاوه برسیستم اتوماسیون امکان استفاده از یک ولوم نیز مطابق نقشه زیر وجود دارد:

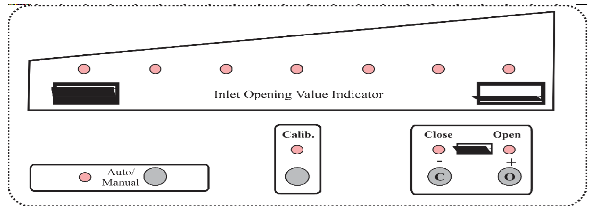

پنل دستگاه
نشانگر میزان باز بودن پنجره ها
این قسمت دارای هفت عدد چراغ جهت نمایش میزان باز بودن پنجره ها بنا بر حدود تعریف شده در زمان کالیبراسیون می باشد. عدد نمایش داده شده در بالای هر چراغ بیانگر درصد باز شدن پنجره هاست.
دکمه اتوماتیک/دستی
با فشردن و نگه داشتن این دکمه به مدت 5 ثانیه، عملکرد دستگاه از حالت اتوماتیک به دستی و بالعکس تغییر می کند. در حالت اتوماتیک میزان باز بودن پنجره ها توسط ورودی 0-5v تعیین می شود.
در این حالت چراغ Automatic/Manual در وضعیت روشن ثابت قرار می گیرد. با نگه داشتن دکمه A/M به مدت 5 ثانیه، وضعیت چراغ A/M به صورت چشمک زن در آمده و دستگاه در حالت دستی قرار می گیرد. در این حالت میزان باز شدن پنجره ها توسط دکمه های باز و بسته تعبیه شده بر روی دستگاه تعیین می گردد.
دکمه باز وبسته :
زمانی که دستگاه توسط دکمه A/M درحالت دستی قرارگیرد(چراغA/M چشمک زن باشد).با استفاده از این دو دکمه
می توان میزان باز بودن پنجره ها را تنظیم کرد.
توجه داشته باشید با زدن دکمه مثبت می بایست پنجره ها باز و با زدن دکمه منفی می بایست پنجره ها بسته شوند.در غیر این صورت جهت چرخش تسمه برروی شفت خروجی اشتباه می باشد.نحوه اصلاح جهت چرخش تسمه در قسمت کالیبراسیون توضیح داده شده است.
کالیبراسیون
کالیبراسیون فرایندی است که درآن حدود بازوبسته شدن پنجره هاتنظیم می شود.برای این منظور می بایست مراحل زیر انجام شود.
1-دکمه کالیبراسیون (calib) را پنج بارفشار دهید تا چراغ کالیبراسیون در حالت چشمک زن قرار گیرد.
2-دکمه کالیبراسیون (calib) را به مدت سه ثانیه نگه دارید تا چراغ بسته (close(-))در حالت چشمک زن قرار گیرد.
3-با استفاده از دکمه و – می بایست حد بسته پنجره ها را تنظیم کنید.دقت کنید که دراین حالت با زدن دکمه می بایست ، پنجره ها باز و بازدن دکمه- می بایست پنجره ها بسته شوند.درغیر این صورت جهت پیچیدن تسمه برروی شفت خروجی می بایست تغییر کند.
برای تغییرات جهت پیچیدن تسمه برروی شفت خروجی می توانیدبا استفاده از دکمه های و – تسمه را شل کرده و این روند تا تغییر جهت تسمه برروی شفت خروجی ادامه دهید.
4-با زدن دکمه کالیبراسیون (calib) چراغ باز (open ) در حالت چشمک زن قرار می گیرد.در این حالت با استفاده از دکمه های و - حد مجاز باز بودن پنجره هار اتنظیم کنید.
-در نهایت با زدن دکمه کالیبراسیون (calib) فرایند کالیبراسیون به اتمام می رسد.
